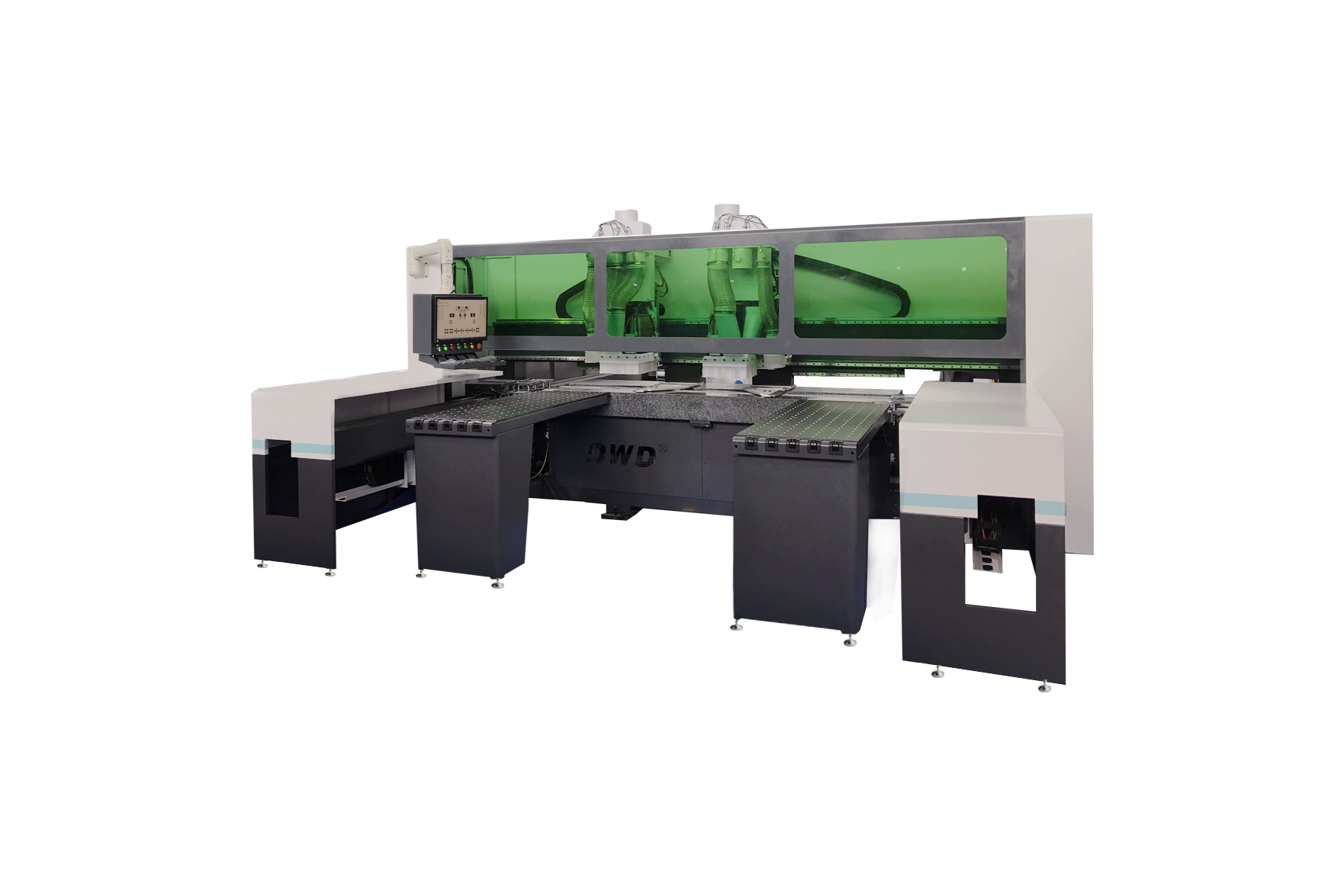

德沃德D6-1200L双工位数控六面钻

德沃德D6-1200L双工位数控六面钻

产品说明

※行业首创花岗岩台面,精度可达0.005mm,提高板材与台面的贴合度,保证水平孔精度,提升机床高速运行的精度保持性。

※采用德国总线系统,集成自主研发专用软件,无缝对接各种品牌生产拆单软件,直接导入加工数据,实现智能化无缝衔接生产。

※智能扫码模式,一把扫码枪解决两个工位扫码,操作简单实用。

※一次数据导入,无须翻版,实现六面快速打孔,精准高效。

※可同时加工正反两面对称的孔和凹槽,实现多元化加工,双倍提升加工速度。

※双台面四钻包同步加工,可进行镜像尺寸工件的叠块式(两块工件同时)加工,减少工作周期中的待机时间,双倍提升加工速度。

※单夹手加工一次加工完成,无需避让。

※左右工位可同时加工生产,也可以随意匹配模式。

※四钻包同时加工时,设定板材尺寸后智能切换,无需干预。

※六面加工最大宽度均可达1200mm,最小加工宽度35mm。


立即订购咨询电话:83627777
  • 产品详情
  • 规格参数

D6-1200L双工位数控六面钻

※行业首创花岗岩台面,精度可达0.005mm,提高板材与台面的贴合度,保证水平孔精度,提升机床高速运行的精度保持性。

※采用德国总线系统,集成自主研发专用软件,无缝对接各种品牌生产拆单软件,直接导入加工数据,实现智能化无缝衔接生产。

※智能扫码模式,一把扫码枪解决两个工位扫码,操作简单实用。

※一次数据导入,无须翻版,实现六面快速打孔,精准高效。

※可同时加工正反两面对称的孔和凹槽,实现多元化加工,双倍提升加工速度。

※双台面四钻包同步加工,可进行镜像尺寸工件的叠块式(两块工件同时)加工,减少工作周期中的待机时间,双倍提升加工速度。

※单夹手加工一次加工完成,无需避让。

※左右工位可同时加工生产,也可以随意匹配模式。

※四钻包同时加工时,设定板材尺寸后智能切换,无需干预。

※六面加工最大宽度均可达1200mm,最小加工宽度35mm。



六、技术参数各轴行程与最高行程速度
X轴5000mm,130m/min
Y轴3300mm,90m/min
Z轴200mm, 90m/min
W轴100mm, 90m/min
U1轴800mm, 30m/min
U2轴1230mm,30m/min
钻包上钻台湾普登排钻组12V8H*2

2
钻包下钻台湾普登排钻组9V*2
2
钻组电机功率2.2kw/4500rpm
铣形主轴3.5kw/18000rpm*4
4
工件高度10-40mm
工件宽度左侧:35-800mm  右侧:35-1220mm
最小加工尺寸35*1200
传动方式导轨、齿条
台面结构花岗岩台面+气浮珠台面
设备外形尺寸5400*4600*2200
运行功率38KW
工作电压AC380/3PH/50HZ
整机重量6200kg
七、标准配置 -CNC控制器德国控制器
 -CNC软件DWD专用软件
 -伺服电机汇川
 -直线导轨台湾
 -螺旋丝杆台湾
 -齿条台湾
 -减速机湖北行星
 -变频器海浦蒙特
 -润滑系统电动润滑油泵
1
